investigacion unidades de DVD / CD

Las unidades de CD-ROM modernas pueden alcanzar velocidades de lectura muy altas, a pesar de ello algunas unidades de CD-ROM son capaces de funcionar a velocidades reducidas. Hay varias razones que pueden hacer considerar cambiar la velocidad de la unidad de CD-ROM:

• Ha habido varios informes de errores de lectura a velocidades altas, especialmente en unidades de CD-ROM en mal estado. Reducir la velocidad puede prevenir la pérdida de datos bajo estas circunstancias.

• Algunas unidades de CD-ROM son molestamente ruidosas, a menor velocidad se puede reducir el ruido.

Puede reducir la velocidad de las unidades de CD-ROM IDE con hdparm o con un programa llamado setcd. Funciona de la siguiente manera:



Si tiene privilegios de root la siguiente órden puede también ayudarleEsto establece prelectura de 2MB del archivo, lo cual ayuda en CD-ROMs rayados. Si establece un valor demasiado alto, la unidad puede estar contínuamente girando y parando, y puede decrementar dramáticamente el rendimiento. Se recomienda que también afine su unidad de CD-ROM con hdparm:

hdparm -d1 -a8 -u1 cdrom device



Esto activa el acceso DMA, pre-lectura, y desenmascarado de IRQ (lea la página de manual de hdparm para una explicación detallada).

Por favor, diríjase a "/proc/ide/cdrom device/settings" para ajuste-fino de su CD-ROM.

Las unidades SCSI no tienen una manera uniforme para estableces estos parámetros (¿conoce alguna? ¡Díganoslo!) Aquí hay una herramienta que funciona para unidades Plextor SCSI.

FreeBSD:

Speed: cdcontrol [-f dispositivo] speed velocidad

DMA: sysctl hw.ata.atapi_dma=1

El disco compacto (conocido popularmente como CD por las siglas en inglés de Compact Disc) es un soporte digital óptico utilizado para almacenar cualquier tipo de información (audio, imágenes, vídeo, documentos y otros datos). En español o castellano ya se puede escribir cedé (como se pronuncia) porque ha sido aceptada y lexicalizada por el uso; en gran parte de Latinoamérica se pronuncia [sidí], como en inglés, pero la Asociación de Academias de la Lengua Española desaconseja —en su Diccionario panhispánico de dudas— esa pronunciación.^[1] También se acepta cederrón^[2] (de CD-ROM). Hoy en día, sigue siendo el medio físico preferido para la distribución de audio.

Los CD estándar tienen un diámetro de 12 centímetros y pueden almacenar hasta 80 minutos de audio (o 700 MB de datos). Los MiniCD tienen 8 cm y son usados para la distribución de sencillos y de controladores guardando hasta 24 minutos de audio o 214 MB de datos.

Esta tecnología fue más tarde expandida y adaptada para el almacenamiento de datos (CD-ROM), de video (VCD y SVCD), la grabación doméstica (CD-R y CD-RW) y el almacenamiento de datos mixtos (CD-i), Photo CD y CD EXTRA.

El disco compacto sigue gozando de popularidad en el mundo actual. En el año 2007 se habían vendido



Especificaciones

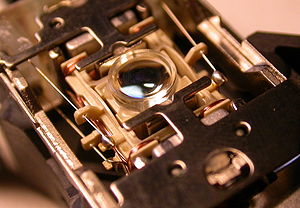

Lente óptica de un lector.

• Velocidad de la exploración: 1,2–1,4 m/s, equivale aproximadamente a entre 500 rpm (revoluciones por minuto) y 200 rpm, en modo de lectura CLV (Constant Linear Velocity, 'Velocidad Lineal Constante').
• Distancia entre pistas: 1,6 µm.
• Diámetro del disco: 120 u 80 mm.
• Grosor del disco: 1,2 mm.
• Radio del área interna del disco: 25 mm.
• Radio del área externa del disco: 58 mm.
• Diámetro del orificio central: 15 mm.
• Tipos de disco compacto:
  • Sólo lectura: CD-ROM (Compact Disc - Read Only Memory).
  • Grabable: CD-R (Compact Disc - Recordable).
  • Regrabable: CD-RW (Compact Disc - Re-Writable).
  • De audio: CD-DA (Compact Disc - Digital Audio).
  Lectora de CD




  La lectora de CD, también llamada reproductor de CD, es el dispositivo óptico capaz de reproducir los CD de audio, de video, de datos, etc. utilizando un láser que le permite leer la información contenida en dichos discos.

  El lector de discos compactos está compuesto de:

  • Un cabezal, en el que hay un emisor de rayos láser, que dispara un haz de luz hacia la superficie del disco, y que tiene también un fotorreceptor (foto-diodo) que recibe el haz de luz que rebota en la superficie del disco. El láser suele ser un diodo AlGaAs con una longitud de onda en el aire de 780 nm. (Cercano a los infrarrojos, nuestro rango de visión llega hasta aproximadamente 720 nm.) por lo que resulta una luz invisible al ojo humano, pero no por ello inocua. Ha de evitarse siempre dirigir la vista hacia un haz láser. La longitud de onda dentro del policarbonato es de un factor n=1.55 más pequeño que en el aire, es decir 500 nm.
  • Un motor que hace girar el disco compacto, y otro que mueve el cabezal radialmente. Con estos dos mecanismos se tiene acceso a todo el disco. El motor se encarga del CLV (Constant Linear Velocity), que es el sistema que ajusta la velocidad del motor de manera que su velocidad lineal sea siempre constante. Así, cuando el cabezal de lectura está cerca del borde el motor gira más despacio que cuando está cerca del centro. Este hecho dificulta mucho la construcción del lector pero asegura que la tasa de entrada de datos al sistema sea constante. La velocidad de rotación en este caso es controlada por un microcontrolador que actúa según la posición del cabezal de lectura para permitir un acceso aleatorio a los datos. Los CD-ROM, además permiten mantener la velocidad angular constante, el CAV (Constant Angular Velocity). Esto es importante tenerlo en cuenta cuando se habla de velocidades de lectura de los CD-ROM.
  • Un DAC, en el caso de los CD-Audio, y en casi todos los CD-ROM. DAC es Digital to Analogical Converter. Es decir un convertidor de señal digital a señal analógica, la cual es enviada a los altavoces. DAC’s también hay en las tarjetas de sonido, las cuales, en su gran mayoría, tienen también un ADC, que hace el proceso inverso, de analógico a digital.
  • Otros servosistemas, como el que se encarga de guiar el láser a través de la espiral, el que asegura la distancia precisa entre el disco y el cabezal, para que el laser llegue perfectamente al disco, o el que corrige los errores, etcétera.

  Pasos que sigue el cabezal para la lectura de un CD:

  1. Un haz de luz coherente (láser) es emitido por un diodo de infrarrojos hacia un espejo que forma parte del cabezal de lectura, el cual se mueve linealmente a lo largo de la superficie del disco.
  2. La luz reflejada en el espejo atraviesa una lente y es enfocada sobre un punto de la superficie del CD
  3. Esta luz incidente se refleja en la capa de aluminio, atravesando el recubrimiento de policarbonato. La altura de los salientes (pits) es igual en todos y está seleccionada con mucho cuidado, para que sea justo de la longitud de onda del láser en el policarbonato. La idea aquí es que la luz que llega al llano (land) viaje 1/4 + 1/4 = 1/2 de la longitud de onda (en la figura se ve que la onda que va a la zona sin saliente hace medio período, rebota y hace otro medio período, lo que devuelve una onda desfasada medio período ½ cuando va a la altura del saliente), mientras que cuando la luz rebota en un saliente, la señal rebota con la misma fase y período pero en dirección contraria. Esto hace que se cumpla una propiedad de la óptico-física que dice una señal que tiene cierta frecuencia puede ser anulada por otra señal con la misma frecuencia, y misma fase pero en sentido contrario por eso la luz no llega al fotorreceptor, se destruye a sí misma. Se da el valor 0 a toda sucesión de salientes (cuando la luz no llega al fotorreceptor) o no salientes (cuando la luz llega desfasada ½ período, que ha atravesado casi sin problemas al haz de luz que va en la otra dirección, y ha llegando al fotorreceptor), y damos el valor 1 al cambio entre saliente y no saliente, teniendo así una representación binaria. (Cambio de luz a no luz en el fotorreceptor 1, y luz continua o no luz continua 0.)
  4. La luz reflejada se encamina mediante una serie de lentes y espejos a un fotodetector que recoge la cantidad de luz reflejada
  5. La energía luminosa del fotodetector se convierte en energía eléctrica y mediante un simple umbral el detector decidirá si el punto señalado por el puntero se corresponde con un saliente (pit) o un llano (land).

  Grabación

  Los discos ópticos presentan una capa interna protegida, donde se guardan los bits mediante distintas tecnologías, siendo que en todas ellas dichos bits se leen merced a un rayo láser incidente. Este, al ser reflejado, permite detectar variaciones microscópicas de propiedades óptico-reflectivas ocurridas como consecuencia de la grabación realizada en la escritura. Un sistema óptico con lentes encamina el haz luminoso, y lo enfoca como un punto en la capa del disco que almacena los datos.

  Grabado durante la fabricación

  Se puede grabar un CD por moldeado durante la fabricación.

  Mediante un molde de níquel (CD-ROM), una vez creada un aplicación multimedia en el disco duro de una computadora es necesario transferirla a un soporte que permita la realización de copias para su distribución.

  Las aplicaciones CD-ROM se distribuyen en discos compactos de 12 cm de diámetro, con la información grabada en una de sus caras. La fabricación de estos discos requiere disponer de una sala «blanca», libre de partículas de polvo, en la cual se llevan a cabo los siguientes procesos. Sobre un disco finamente pulido en grado óptico se aplica una capa de material fotosensible de alta resolución, del tipo utilizado en la fabricación de microchips. Sobre dicha capa es posible grabar la información gracias a un rayo láser. Una vez acabada la transcripción de la totalidad de la información al disco, los datos que contiene se encuentran en estado latente. El proceso es muy parecido al del revelado de una fotografía. Dependiendo de las zonas a las que ha accedido el láser, la capa de material fotosensible se endurece o se hace soluble al aplicarle ciertos baños. Una vez concluidos los diferentes baños se dispone de una primera copia del disco que permitirá estampar las demás. Sin embargo, la película que contiene la información y está adherida a la placa de vidrio es blanda y frágil, por lo cual se hace imprescindible protegerla mediante un fino revestimiento metálico, que le confiere a la vez dureza y protección. Finalmente, gracias a una combinación de procesos ópticos y electroquímicos, es posible depositar una capa de níquel que penetra en los huecos y se adhiere a la película rnetálica aplicada en primer lugar sobre la capa de vidrio. Se obtiene de este modo un disco matriz o «máster», que permite estampar a posterior miles de copias del CD-ROM en plástico. Una vez obtenidas dichas copias, es posible serigrafiar sobre la capa de laca filtrante ultravioleta de los discos imágenes e informaciones, en uno o varios colores, que permitan identificarlo. Todo ello, lógicamente, por el lado que no contiene la información. La fabricación de los CD-ROMs de una aplicación multimedia concluye con el estuchado de los discos, que es necesario para protegerlos de posibles deterioros. Al estuche se añade un cuadernillo que contiene las informaciones relativas a la utilización de la aplicación. Finalmente, la envoltura de celofán garantiza al usuario que la copia que recibe es original. Estos procesos de fabricación permiten en la actualidad ritmos de producción de hasta 600 unidades por hora en una sola máquina.

  Grabación por acción de láser



  Otro modo de grabación es por la acción de un haz láser (CD-R y CD-RW, también llamado CD-E).

  Para esto la grabadora crea unos pits y unos lands cambiando la reflectividad de la superficie del CD. Los pits son zonas donde el láser quema la superficie con mayor potencia, creando ahí una zona de baja reflectividad. Los lands, son justamente lo contrario, son zonas que mantienen su alta reflectividad inicial, justamente porque la potencia del láser se reduce.

  Según el lector detecte una secuencia de pits o lands, tendremos unos datos u otros. Para formar un pit es necesario quemar la superficie a unos 250º C. En ese momento, el policarbonato que tiene la superficie se expande hasta cubrir el espacio que quede libre, siendo suficientes entre 4 y 11 mW para quemar esta superficie, claro que el área quemada en cada pit es ridícula.

  Esto es posible ya que es una superficie algo "especial". Está formada en esencia por plata, teluro, indio y antimonio. Inicialmente (el disco está sin nada, completamente vacío de datos...) esta superficie tiene una estructura policristalina o de alta reflectividad. Si el software le "dice" a la grabadora que debe simular un pit, entonces lo que hará será aumentar con el láser la temperatura de la superficie hasta los 600 o 700 °C, con lo que la superficie pasa a tener ahora una estructura no cristalina o de baja reflectividad. Cuando debe aparecer un land, entonces se baja la potencia del láser para dejar intacta la estructura policristalina.

  Para borrar el disco se quema la superficie a unos 200 °C durante un tiempo prolongado (de 20 a 40 minutos) haciendo retornar todo este "mejunge" a su estado critalino inicial. En teoría deberíamos poder borrar la superficie unas 1000 veces, más o menos, aunque con el uso lo más probable es que se estropee el CD y tengas que tirarlo antes de poder usarlo tantas veces.

  Grabación por acción de láser y un campo magnético

  El último medio de grabación de un cd es por la acción de un haz láser en conjunción con un campo magnético (discos magneto-ópticos - MO).

  Los discos ópticos tienen las siguientes características, confrontadas con los discos magnéticos:

  Los discos ópticos, además de ser medios removibles con capacidad para almacenar masivamente datos en pequeños espacios -por lo menos diez veces más que un disco rígido de igual tamaño- son portables y seguros en la conservación de los datos (que también permanecen si se corta la energía eléctrica). El hecho de ser portables deviene del hecho de que son removibles de la unidad.

  Grabado multisesión

  Desde hace tiempo han surgido programas computacionales para grabar CD que nos permiten utilizar un disco CD-R como si de un disco regrabable se tratase. Esto no quiere decir que el CD se pueda grabar y posteriormente borrar, sino que se puede grabar en distintas sesiones, hasta ocupar todo el espacio disponible del CD. Los discos multisesión no son más que un disco normal grabable, ni en sus cajas, ni en la información sobre sus detalles técnicos se resalta que funcione como disco Multisesión, ya que esta función no depende del disco, sino como está grabado.

  Si se graba un CD y este no es finalizado, podemos añadirle una nueva sesión, desperdiciando una parte para separar las sesiones (unos 20 MB aproximadamente). Haremos que un CD sea multisesión en el momento que realizamos la segunda grabación sobre él, este o no finalizado, sin embargo, al grabar un CD de música automáticamente el CD-R queda finalizado y no puede ser utilizado como disco Multisesión.

  No todos los dispositivos ni los sistemas operativos, son capaces de reconocer un disco con multisesión, o que no esté finalizado.

  Diferencias entre CD-R multisesión y CD-RW

  Puede haber confusión entre un CD-R con grabado multisesión y un CD-RW. En el momento en que un disco CD-R se hace multisesión, el software le dará la característica de que pueda ser utilizado en múltiples sesiones, es decir, en cada grabación se crearán «sesiones», que sólo serán modificadas por lo que el usuario crea conveniente. Por ejemplo, si se ha grabado en un CD-R los archivos prueba1.txt, prueba2.txt y prueba 3.txt, se habrá creado una sesión en el disco que será leída por todos los reproductores y que contendrá los archivos mencionados. Si en algún momento no se necesita alguno de los ficheros o se modifica el contenido de la grabación, el programa software creará una nueva sesión, a continuación de la anterior, donde no aparecerán los archivos que no se desee consultar, o se verán las modificaciones realizadas, es decir, es posible añadir más archivos, o incluso quitar algunos que estaban incluidos. Al realizar una modificación la sesión anterior no se borrará, sino que quedará oculta por la nueva sesión dando una sensación de que los archivos han sido borrados o modificados, pero en realidad permanecen en el disco.

  Obviamente las sesiones anteriores, aunque aparentemente no aparecen permanecen en el disco y están ocupando espacio en el mismo, esto quiere decir que algún día ya no será posible «regrabarlo», modificar los archivos que contiene, porque se habrá utilizado toda la capacidad del disco.

  A diferencia de los CD-R, los discos CD-RW sí pueden ser borrados, o incluso formateados (permite usar el disco, perdiendo una parte de su capacidad, pero permitiendo grabar en el ficheros nuevos). En el caso de utilizar un CD-RW cuando borramos, lo borramos completamente, se pueden hacer también borrados parciales, que necesitan una mayor potencia del láser para volver a grabarse. Un disco CD-RW se puede utilizar como un disquete, con software adecuado, siempre que la unidad soporte esta característica, se pueden manipular ficheros como en un disquete, con la salvedad de que no se borra, sino que al borrar un fichero este sigue ocupando un espacio en el disco, aunque al examinarlo no aparezca dicho archivo. Los discos CD-RW necesitan más potencia del láser para poder grabarse, por esta razón los discos regrabables tienen una velocidad de grabación menor que los discos grabables (tardan más en terminar de grabarse).

  Los DVD-RW, DVD+RW funcionan de manera análoga, los DVD-RAM también, pero están diseñados para escritura como con los disquetes.

Un CD de audio se reproduce a una velocidad tal que se leen 150 KB por segundo. Esta velocidad base se usa como referencia para identificar otros lectores como los de ordenador, de modo que si un lector indica 24x, significa que lee 24 x 150 kB = 3.600 kB/s, aunque se ha de considerar que los lectores con indicación de velocidad superior a 4x no funcionan con velocidad angular variable como los lectores de CD-DA, sino que emplean velocidad de giro constante, siendo el radio obtenible por la fórmula anterior el máximo alcanzable (esto es, al leer los datos grabados junto al borde exterior del disco).

El área del disco es de 86,05 cm², de modo que la longitud del espiral grabable será de 86,05/1,6 = 5,38 km. Con una velocidad de exploración de 1,2 m/s, el tiempo de duración de un CD-DA es 80 minutos, o alrededor de 700 MB de datos. Si el diámetro del disco en vez de 120 milímetros fuera 115 mm, el máximo tiempo de duración habría sido 68 minutos, es decir, 12 minutos menos
