Jumper.

En informática, el jumper es un elemento para interconectar dos terminales de manera temporal sin tener que efectuar una operación que requiera herramienta adicional. Dicha unión de terminales cierra el circuito eléctrico del que forma parte.

Características

El modo de funcionamiento del dispositivo, que es lo opuesto a la configuración por "software", donde de distinto modo se llega al mismo resultado: cambiar la configuración, o modo de operación del dispositivo, recuerden que es para configurar diferentes opciones de operaciones de tu ordenador.

La principal dificultad al hacer la configuración, es la información del fabricante del dispositivo, que en algunos casos, esta solamente en el manual de operación del mismo o algunas veces, con su leyenda respectiva impresa por la placa de circuito impreso donde está montado el jumper.

Sin los jumpers, el disco duro, el lector de CD-ROM o disquetes, no funcionarían porque no tendrían definido el rol de cada uno (Primario/Master o Secundario/Esclavo/Slave). los jumpers se definen como unidades o dispositivos que permiten controlar el flujo de información que se genera a través de las autopistas.

Usos

Una de sus aplicaciones más habituales se encuentra en unidades IDE (discos duros, lectores y grabadoras de CD y DVD), donde se emplean para distinguir entre maestro y esclavo. También se usan para definir el voltaje y la velocidad del procesador (Multiplicador del FSB). así como para borrar la configuración de la BIOS, quitando durante un rato un jumper.

Sus usos pueden ser muy variados ya que son unos elementos muy fáciles de programar para todo usuario.

SLAVE(ESCLAVO)

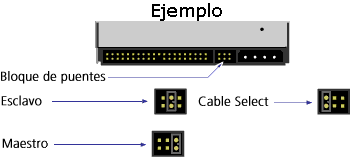

Como se ve en la foto además de mestro y esclavo existe otra configuración con el nombre de Cable Select. Si configuramos la unidad como Cable Select el sistema determinará automáticamente la configuración maestro/esclavo de la unidad, pero para que esto funcione todos los dispositivos del mismo cable IDE se deben configurar como Cable Select, además tendrás que comprobar que tu placa base soporta esta configuración.
Para Configurar las unidades como maestro, esclavo o Cable Select se tendrá que colocar adecuadamente el puente (Jumper), como viene en ingles, para aquellos que no anden muy diestros en dicho lenguajeos diremos que maestro es "master" y esclavo "slave", así que siguiendo el dibujo que aparece detrás de la unidad uniremos los pines con el puente conforme nos interese.

Esto nos es útil porque asi podremos instalar 2 unidades en el mismo cable, y esta es la manera que le decimos al sistema cual es el principal (master) y cual es el secundario (slave). Si nuestro disco lo vamos a usar como almacén de datos, entonces deberemos dejarlo como slave, sin embargo, si lo vamos a usar como disco de sistema deberemos colocarlo como master. Para este manual siendo que lo más usual es que usemos el disco como disco principal, haremos todo el montaje suponiendo que es el disco de sistema master.

MASTER

Memory Improve Master es un programa de control y administración del uso de memoria en tu computadora que puede ayudar mucho a resolver problemas enfrentados con el uso de la memoria. Por lo tanto, para comenzar a usarlo y tener control sobre la ejecución de las funciones en tu máquina, haz clic en el botón de arriba para comenzar la descarga de Memory Improve Master. Después de finalizar la descarga, instálalo normalmente, siguiendo las orientaciones del asistente de instalación.Memory Improve Master posee, también, una medida de seguridad bastante importante.

La opción “CPU Protection” es esencial para que la memoria no sea comprimida en caso que la utilización del CPU esté sobre un determinado valor (en porcentaje). Se recomienda mantener las configuraciones estándar del programa, así se evitarán riesgos, en caso que no tengas mayores conocimientos sobre el asuntoMemory Improve Master es un excelente programa para el control y liberación de espacio en la memoria de la computadora. Posee una interfaz atractiva y simplificada, con botones distribuidos de manera que el usuario no se pierda al buscar una función u otra.

De esta forma queda fácil encontrar las herramientas y recursos necesarios para liberar espacio, en caso que la computadora esté sobrecargada. Además, la instalación es bastante simple y no escapa de lo convencional. Después de instalado, el programa es leve y no perjudica el uso de la memoriade Memory Improve Master.

En esta ventana se puede determinar que el programa se inicie junto con Windows, aceptar o no la exhibición de íconos y mensajes a partir de la Barra de Tareas, usar teclas de atajo para acceder al programa rápidamente y otras informaciones importantes para el buen funcionamiento de la computadora. Queda a criterio del usuario determinar cuáles son las opciones que se adaptan a su perfil.

IDE

El puerto IDE (Integrated device Electronics) o ATA (Advanced Technology Attachment) controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (Advanced Technology Attachment Packet Interface) y además añade dispositivos como las unidades CD-ROM.

En el sistema IDE el controlador del dispositivo se encuentra integrado en la electrónica del dispositivo. Las diversas versiones de sistemas ATA son:

Parallel ATA (se está utilizando la sigla PATA)
- ATA-1.
- ATA-2, soporta transferencias rápidas en bloque y multiword DMA.
- ATA-3, es el ATA-2 revisado y mejorado. Todos los anteriores soportan velocidades de 16 MB/s.
- ATA-4, conocido como Ultra-DMA o ATA-33, que soporta transferencias en 33 MB/s.
- ATA-5 o Ultra ATA/66, originalmente propuesta por Quantum para transferencias en 66 MB/s.
- ATA-6 o Ultra ATA/100, soporte para velocidades de 100 MB/s.
- ATA-7 o Ultra ATA/133, soporte para velocidades de 133 MB/s.
- ATA-8 o Ultra ATA/166, soporte para velocidades de 166 MB/s.
Serial ATA, remodelación de ATA con nuevos conectores (alimentación y datos), cables, tensión de alimentación y conocida comúnmente como SATA, soporta velocidades de 150 y 300 MB/s.
Ata over ethernet implementación sobre Ethernet de comandos ATA para
montar una red SAN. Se presenta como alternativa a iSCSI

En un primer momento, las controladoras IDE iban como tarjetas de ampliación, mayoritariamente ISA, y sólo se integraban en la placa madre de equipos de marca como IBM, Dell o Commodore. Su versión más extendida eran las tarjetas multi I/O, que agrupaban las controladores IDE y de disquete, así como los puertos RS-232 y el puerto paralelo, y sólo modelos de gama alta incorporaban zócalos y conectores SIMM para cachear el disco. La integración de dispositivos trajo consigo que un solo chip fuera capaz de desempeñar todo el trabajo.

Con la aparición del bus PCI, las controladoras IDE casi siempre están incluidas en la placa base, inicialmente como un chip, para pasar a formar parte del chipset. Suele presentarse como dos conectores para dos dispositivos cada uno. De los dos discos duros, uno tiene que estar como esclavo y el otro como maestro para que la controladora sepa a/de qué dispositivo mandar/recibir los datos. La configuración se realiza mediante jumpers. Habitualmente, un disco duro puede estar configurado de una de estas tres formas:

Como Maestro (’Master’). Si es el único dispositivo en el cable, debe tener esta configuración, aunque a veces también funciona si está como esclavo. Si hay otro dispositivo, el otro debe estar como esclavo.
Como Esclavo (’slave’). Debe haber otro dispositivo que sea maestro.
Selección por cable (cable select). El dispositivo será maestro o esclavo en función de su posición en el cable. Si hay otro dispositivo, también debe estar configurado como cable select. Si el dispositivo es el único en el cable, debe estar situado en la posición de maestro. Para distinguir el conector en el que se conectará el primer bus Ide (Ide 1) se utilizan colores distintos.

Este diseño (dos dispositivos a un bus) tiene el inconveniente de que mientras se accede a un dispositivo el otro dispositivo del mismo conector IDE no se puede usar. En algunos chipset (Intel FX triton) no se podría usar siquiera el otro IDE a la vez.

Este inconveniente está resuelto en S-ATA y en SCSI, que pueden usar dos dispositivos por canal.

Los discos IDE están mucho más extendidos que los SCSI debido a su precio mucho más bajo. El rendimiento de IDE es menor que SCSI pero se están reduciendo las diferencias. El UDMA hace la función del Bus Mastering en SCSI con lo que se reduce la carga de la CPU y aumenta la velocidad y el Serial ATA permite que cada disco duro trabaje sin interferir a los demás.

De todos modos aunque SCSI es superior se empieza a considerar la alternativa S-ATA para sistemas informáticos de gama alta ya que su rendimiento no es mucho menor y su diferencia de precio sí resulta más ventajosa.

SATA

SATA (acrónimo de Serial Advanced Technology Attachment) es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, Lectores y regrabadores de CD/DVD/BR, Unidades de Estado Sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades en caliente, es decir, insertar el dispositivo sin tener que apagar el ordenador o que sufra un cortocircuito como con los viejos Molex.

Actualmente es una interfaz ampliamente aceptada y estandarizada en las placas base de PC. La Organización Internacional Serial ATA (SATA-IO) es el grupo responsable de desarrollar, de manejar y de conducir la adopción de especificaciones estandarizadas de Serial ATA. Los usuarios de la interfaz SATA se benefician de mejores velocidades, dispositivos de almacenamientos actualizables de manera más simple y configuración más sencilla. El objetivo de SATA-IO es conducir a la industria a la adopción de SATA definiendo, desarrollando y exponiendo las especificaciones estándar para la interfaz SATA

Historia

A principios del año 2000 se formó un grupo con el nombre de Serial ATA Working Group. Los miembros fundadores del grupo continuaron formando el Serial ATA II Working Group para seguir con el desarrollo de la siguiente generación de especificaciones para Serial ATA. La nueva organización, SATA-IO, toma las tareas de mantenimiento de las especificaciones, promoción y venta de Serial ATA. Además de crear un futuro interfaz con especificaciones de velocidad que encabecen la tecnología de almacenamiento durante la siguiente década.

El cambio de Serial ATA II Working Group a una asociación industrial formal fue tomado por el Serial ATA II Steering Committee que encontró que un beneficio comercial mutuo les daría mayor ventaja a la hora de promover cualquier actividad necesaria para la adopción de Serial ATA. La SATA-IO se dedica a construir un mercado robusto y maduro para las ofertas de Serial ATA. Y, en su caso, seguirá actividades tales como: un programa de concienciación tecnológica y de logo, laboratorios de interoperabilidad y encuentros cara a cara.

La diferencia principal entre un grupo de trabajo y una asociación industrial formal es que la segunda es una entidad independiente legalmente. Así es posible tener un presupuesto más formalizado y es capaz de amparar actividades para el desarrollo de SATA. Los miembros de SATA-IO tienen la capacidad de influir o contribuir directamente al desarrollo de las especificaciones de SATA.

Miembros

La adición de miembros a SATA-IO está abierta a nuevas compañías. Ser miembro incluye los siguientes beneficios:

Acceso solo para miembros a la especificación y al sitio Web del desarrollo de las especificaciones.
Elegibilidad para participar en los laboratorios de interoperabilidad de Serial ATA (Plugfests).
Oportunidades para participar en programas de marketing y eventos, como cartas de prensa, muestras de productos en el sitio Web, etc.
Uso de los logos SATA-IO.
Descuentos para eventos SATA-IO.
Promoción de la compañía y enlaces desde el sitio Web de SATA-IO.

Los promotores del grupo SATA-IO incluyen a Dell Computer Corporation, Maxtor Corporation, Seagate Technology, Western Digital Corporation, Hitachi High-Technologies Corporation y Vitesse Semiconductor. La lista de los miembros actuales de SATA-IO se puede encontrar en la página oficial de SATA-IO. El número actual de miembros es de 206 compañías que incluyen a todas las compañías conocidas del mundo informático, ya sea de software como de hardware. Sun Microsystems, Hewlett-Packard, Samsung, IBM, etc.

Para hacerse miembro del SATA-IO hay que firmar el acuerdo de calidad de miembro (Membership Agreement) y pagar una couta anual de $1,500 en las oficinas de SATA-IO.

Velocidades

Al referirse a velocidades de transmisión, conviene recordar que en ocasiones se confunden las unidades de medida, y que las especificaciones de la capa física se refieren a la tasa real de datos, mientras que otras especificaciones se refieren a capacidades lógicas.

La primera generación especifica en transferencias de 150 MB por segundo, también conocida por SATA 150 MB/s o Serial ATA-150. Actualmente se comercializan dispositivos SATA II, a 300 MB/s, también conocida como Serial ATA-300 y los SATA III con tasas de transferencias de hasta 600 MB/s.

Las Unidades que soportan la velocidad de 3Gb/s son compatibles con un bus de 1,5 Gb/s.

En la siguiente tabla se muestra el cálculo de la velocidad real de SATAI 1.5 Gb/s y SATAII 3 Gb/s:

	SATA I	SATA II	SATA III
Frecuencia	1500 MHz	3000 MHz	6000MHz
Bits/clock	1	1	1
Codificación 8b10b	80%	80%	80%
bits/Byte	8	8	8
Velocidad real	150 MB/s	300 MB/s	600 MB/s

En Noviembre del 2001, un grupo de fabricantes de hardware (explicado en la parte del trabajo SATA burocrático) crearon el Serial ATA Working Group para hacer frente a las necesidades de la próxima generación de interfaces. Posteriormente, en el 2004, cambiaron el nombre por el de Serial ATA International Organization (SATA-IO).

Por estas fechas, tras las mejoras de la especificación ATA-7, con la que se habían conseguido transferencias de 133 MB/s, el modelo tradicional de interfaz PATA ("Parallel ATA") empezaba a mostrar síntomas de agotamiento, después de haber prestado eficientes servicios desde su concepción inicial a mediados de los 80. Paralelamente, se habían conseguido grandes avances en el campo de las comunicaciones serie. En este ambiente, los esfuerzos se dirigieron a conseguir una nueva especificación de arquitectura serie para la interfaz ATA.

Como se muestra en la figura 1 la nueva arquitectura, conocida como Serial ATA (SATA), adopta una estructura de capas. La capa de órdenes es un superconjunto de la arquitectura ATA anterior; de forma que los nuevos dispositivos son compatibles con los protocolos ATA tradicionales, y son por tanto compatibles respecto a las aplicaciones existentes. Sin embargo la capa física es distinta, lo que representa un punto de ruptura en el sentido de que los nuevos dispositivos SATA no son compatibles con los anteriores. No obstante, la nueva arquitectura ofrece mejoras suficientes para poder justificar el cambio.

La idea es que los dispositivos ATA de cualquier tipo (serie o paralelo) compartan un juego común de órdenes, y organizar la conexión de estos dispositivos en una estructura donde existen direcciones, dominios y dispositivos concretos. Una organización que recuerda vagamente a la de Internet en la que está inspirada (un dominio ATA contiene un controlador host SATA y un dispositivo).

Capa física

Cada puerto, multiplicador, dispositivo o adaptador SATA o SAS ("Serial Attached SCSI") tiene un número de puerto único de 64 bits. Una especie de MAC o código de barras del producto con: un código NAA de 4 bits; un código de fabricante de 24 bits asignado por la autoridad normativa, y un código de dispositivo a disposición de cada fabricante de 36 bits.

Topología

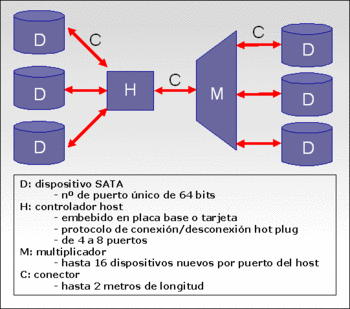

Gráfico de la topología SATA: host – multiplicador - dispositivo.

SATA es una arquitectura "punto a punto". Es decir, la conexión entre puerto y dispositivo es directa, cada dispositivo se conecta directamente a un controlador SATA, así, cada dispositivo disfruta la totalidad del ancho de banda, de la conexión, sin que exista la sobrecarga inherente a los mecanismos de arbitraje y detección de colisiones como sucedía en los viejos PATA que las interfaces se segmentaban en maestras y esclavas.

El controlador host se encuentra embebido en la placa-base o instalado como una tarjeta en uno de sus zócalos, que actúa como puente entre los datos paralelos del bus y el dispositivo SATA. Existen controladores con más de una salida (generalmente 4 u 8) de forma que pueden conectarse varios dispositivos. También se han diseñado multiplicadores de puerto que permiten aumentar el número de conexiones en un puerto del controlador, con el fin de aumentar el número de dispositivos conectados.

Además de la tarea de serializar/paralelizar los datos, una parte importante del trabajo del controlador está relacionada con los protocolos de conexión y desconexión del periférico, que son bastante sofisticados en este tipo de interfaz, ya que está prevista la capacidad de conexión en caliente. El protocolo de conexión es capaz de identificar el tipo de dispositivo conectado; detectar si funciona correctamente; negociar la velocidad de la conexión, etc. La interfaz Serial ATA guarda ciertas similitudes con la interfaz USB, aunque SATA es mucho más rápida que aquella, y los dispositivos no se alimentan del propio bus.

Cables y conexiones

Los conectores y los cables son la diferencia más visible entre las unidades SATA y las PATA. Al contrario que los PATA se usa el mismo conector en las Unidades de almacenamiento de equipos de escritorio o servidores (3,5 pulgadas) y los de los portátiles (2,5 pulgadas). Esto permite usar las unidades de 2,5 pulgadas en los sistemas de escritorio sin necesidad de usar adaptadores a la vez que disminuyen los costes.

Por otra parte los dispositivos SATA tienen dos tipos de cables de conexión, de señal y de energía. La forma concreta depende de la posición relativa del dispositivo respecto al controlador host. A este respecto caben tres posibilidades:

Dispositivo interno conectado directamente al controlador host.
Dispositivo interno conectado a una salida del controlador host mediante cables de alimentación y señal.
Dispositivo externo conectado al controlador host mediante un cable de señal. En este caso, el dispositivo dispone de su propia fuente de alimentación.

SATA Externo

Fue estandarizado a mediados de 2004, con definiciones específicas de cables, conectores y requisitos de la señal para unidades eSATA externas. eSATA se caracteriza por:

Velocidad de SATA en los discos externos (se han medido 115 MB/s con RAID externos)
Sin conversión de protocolos de PATA/SATA a USB/Firewire, todas las características del disco están disponibles para el anfitrión.
La longitud de cable se restringe a 2 metros; USB y Firewire permiten mayores distancias.
Se aumentó la tensión de transmisión mínima y máxima a 500mV - 600mV (de 400 mV - 600 mV)
Voltaje recibido disminuido a 240 mV - 600 mV (de 325 mV - 600 mV)
Capacidad de disposición de los discos en RAID 0 y RAID

Actualmente, la mayoría de las placas bases han empezado a incluir conectores eSATA, también es posible usar adaptadores de bus o tarjetas PC-Card y CardBus para portátiles que aun no integran el conector.

Alternativas

También en SCSIW se está preparando un sistema en serie, que además es compatible con SATA, esto es, se podrán conectar discos SATA en una controladora SAS (Serial Attached SCSI). El Serial ATA transfiere los datos por un bus de 7 hilos mucho más delgado y fino que el anterior Parallel ATA que lo hacía por uno de 80 o 40 hilos, lo que permite una mayor circulación de aire en ventilación dentro del equipo disminuyendo así su calentamiento interno y externo
